使用AI对天猫精灵IoT模块进行逆向分析

前言

自从AI强大起来后，我就很少写文章了，因为现在干活的都是AI，我变成了一个指挥者，这样就很难产出让我自己满意的文章。另外，以前我的博客经常记录我遇到了某个难点，我是如何解决的。现在，我遇到难点，然后让AI给我解决，这样根本无法像以前一样输出这类文章。

AI不仅在软件上拿捏了我，还在硬件对我有更大的帮助。这篇文章的起源是因为我家的智能窗帘，当初装窗帘的时候，找的是一个外地的窗帘厂家，但是电机说用的杜亚，我一想，是大牌子，就让窗帘厂家全包了。装好后我才发现，这个杜亚使用的是天猫精灵，而我家全是小爱同学。这个时候也没法换了，窗帘厂家还是外地的，也不方便线下battle，就只能这样了。控制窗帘只能手机上使用天猫精灵APP或者使用遥控器。

前期研究

因此，我一直有一个想法，希望能让小爱同学控制我的杜亚窗帘。经过我的初期调研，我能尝试的方案有：

逆向分析天猫精灵APP，产出一个类似micli的工具。然后接入HA，和小爱同学进行对接。
搞一个能接入小爱同学的遥控器。

但是尝试后发现：

天猫精灵APP的逆向难度还是很大的，我一个只会基础安卓逆向的，搞起来难度大，花时间。
有很大缺陷，每个有窗帘的房间都要配一个遥控器，另外原装遥控器使用的是单通道滚码发射器，折腾起来也非常复杂。

以上是我几年前的经历，因为难度大，我平常事多时间少，因此一直搁置着。

从维修到更换wifi芯片

但是，最近由于我家的杜亚窗帘坏了，我开始使用AI来协助我进行维修。（维修还没成功，暂时不提）

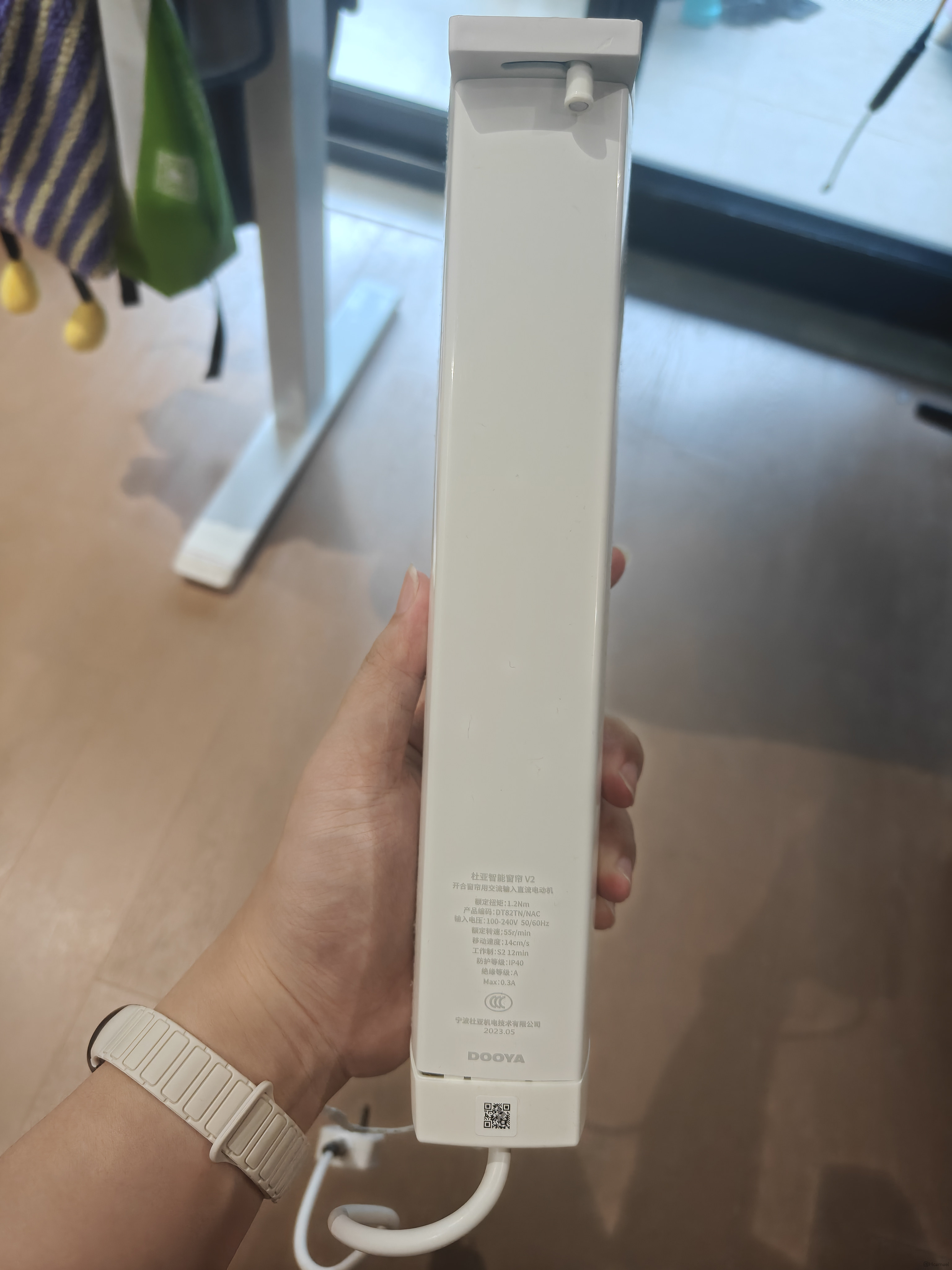

下面是我的杜亚窗帘电机，这是个垃圾玩意，被窗帘店坑了。我一共有4个这个电机，已经坏了2个了，我怀疑是电路板设计上有缺陷。

duya1

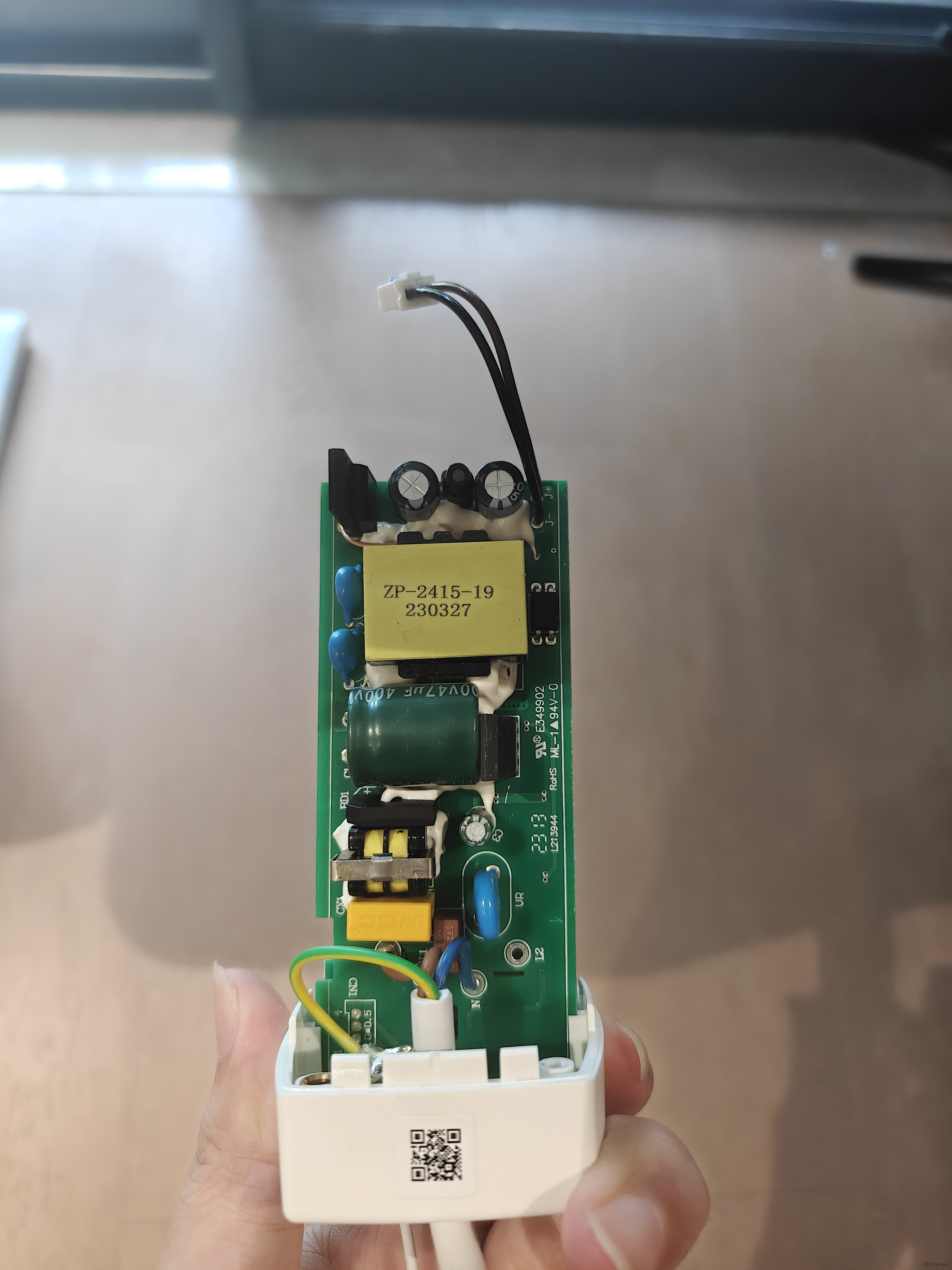

拆开以后，发现这个电机有两块电路板，电路板1如下所示：

duya2

这个板子的作用是220V交流电转24V直流电。

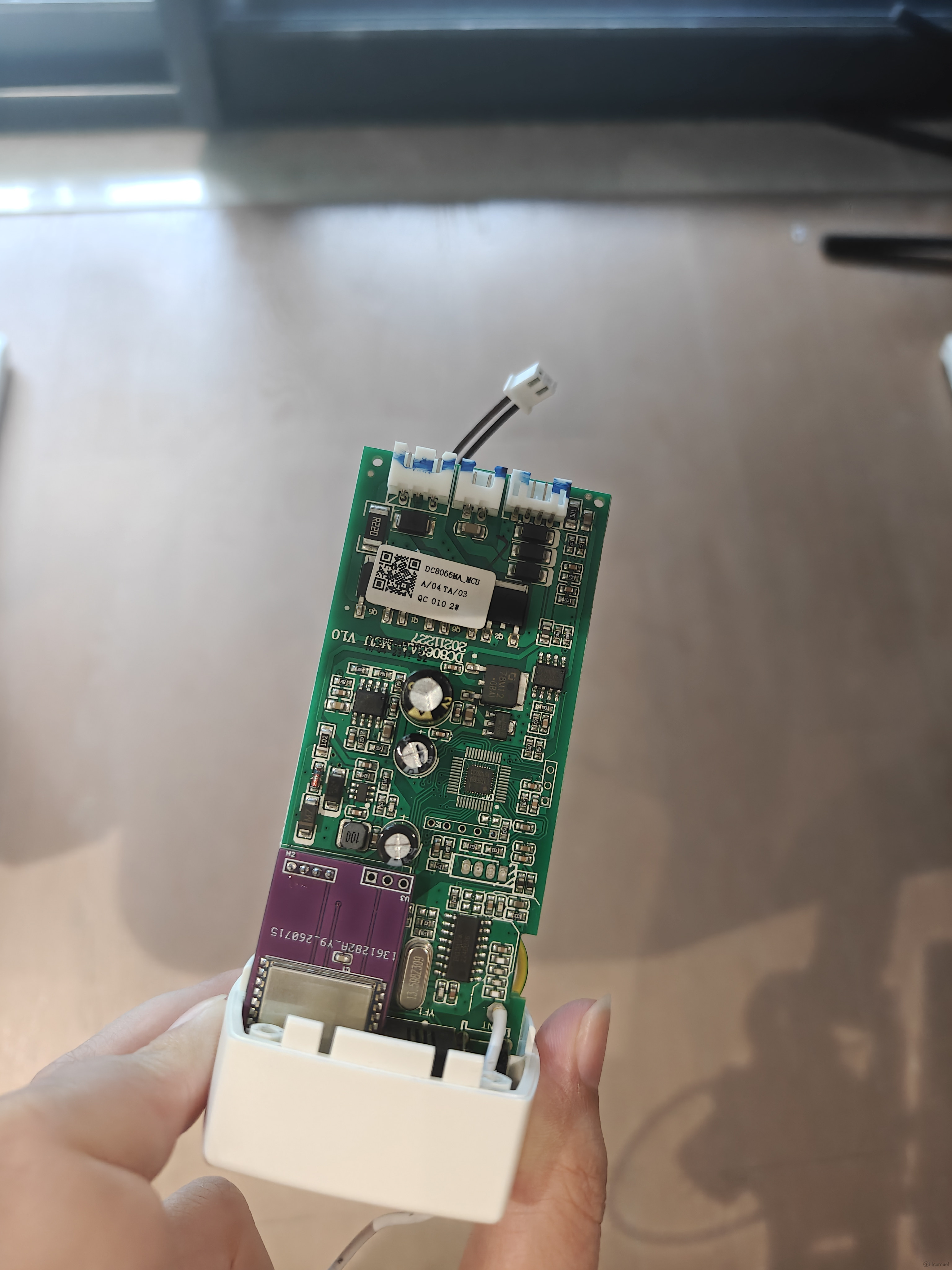

电路板2如下所示：

duya3

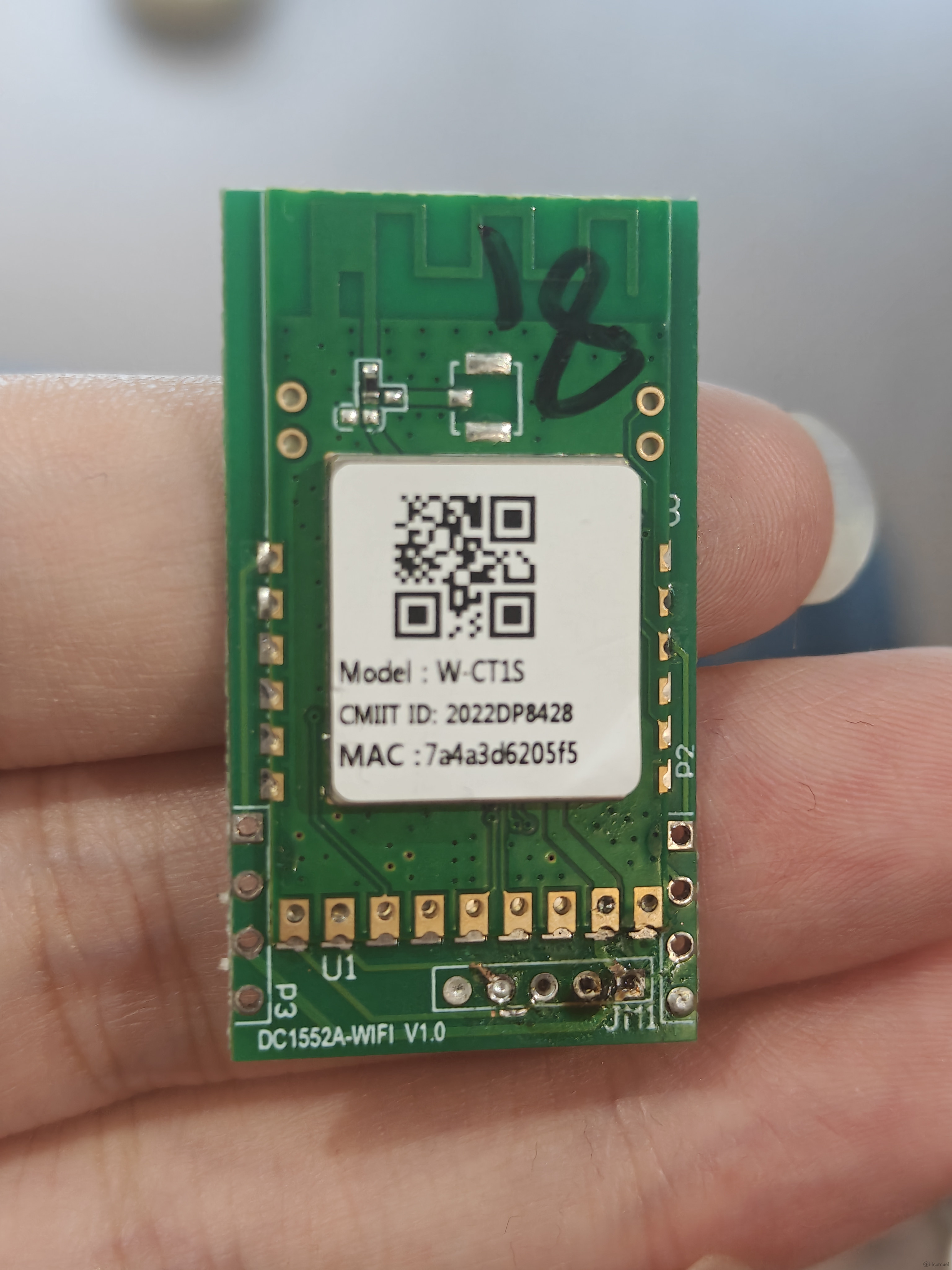

这个板子就是电机的核心版，通过wifi模块和天猫精灵进行通信，然后操控电机。其中紫色的板子就是wifi模块，紫色的是我自己在嘉里创EDA设计，然后打出来的。原装的如下所示：

duya4

这块紫色板子是我在维修时产出的副产物。我在使用AI维修的时候，突然想到我遗留很久的问题，就问了一下AI，然后我得到一个新方案：

窗帘电机主板是通过uart串口和wifi芯片进行通信，从而和天猫精灵进行通信。我尝试连接wifi模块的uart口。首先让AI检测出串口的波特率为9600，对我来说，不管哪个波特率，我看到的都是乱码。但是对于AI，在波特率为9600的情况下AI看到的是类似55 aa 05 01 02 0a 60 90的数据，在AI的数据库中0x55 0xAA是一种非常常见的串口帧同步头(frame header/preamble),广泛用于各类嵌入式设备的自定义串口通信协议中。

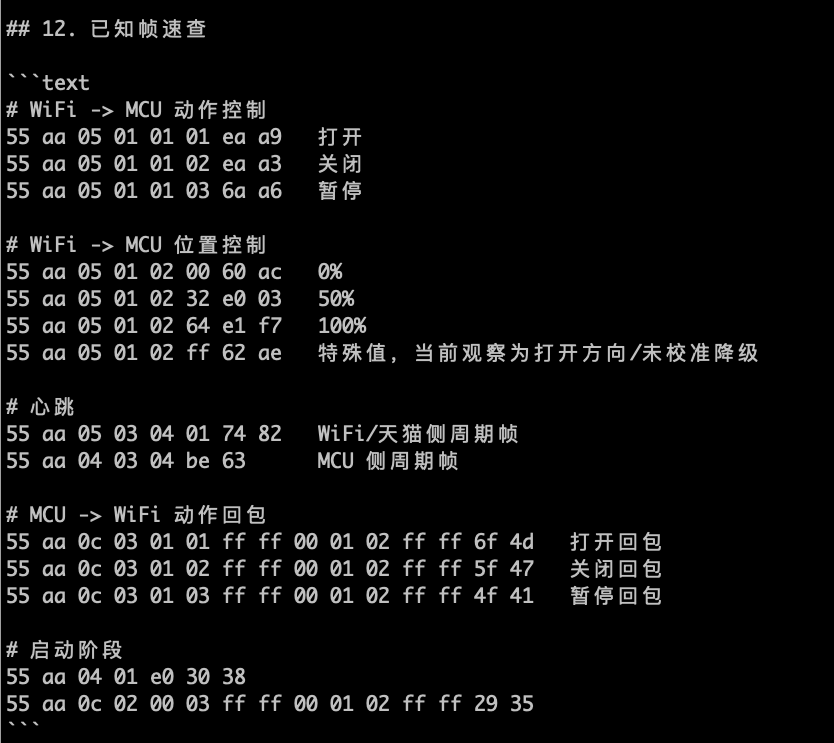

接下来，我就成为了AI的助手，我通过操作天猫精灵，还有切换RX/TX，让AI依次逆向窗帘MCU发送的数据，和WIFI发送给窗帘的数据。成功帮我逆向出了部分有用的协议格式，如下所示：

duya5

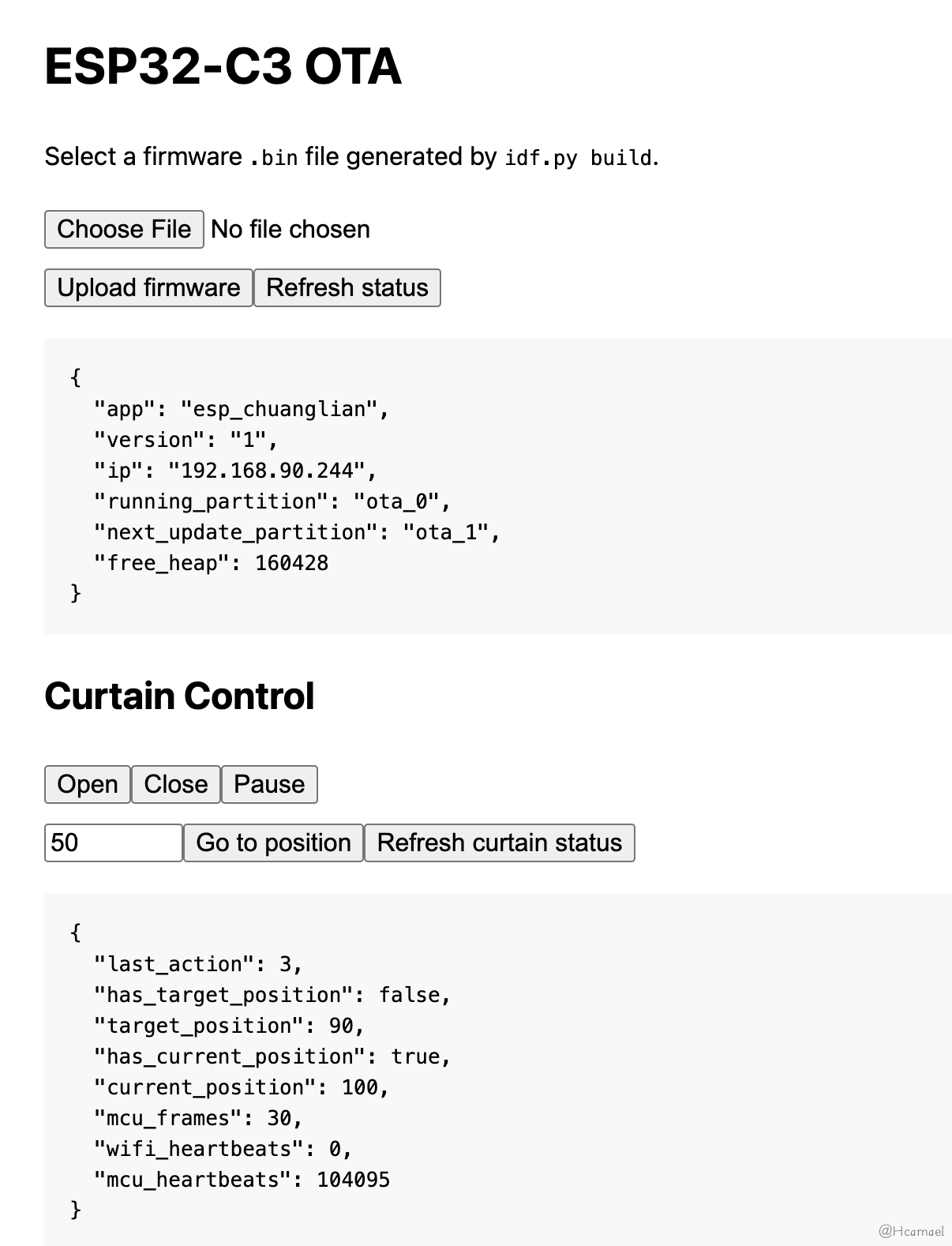

逆向出协议后，我就能使用ESP32-C3芯片，自己设计一块大小一致的板子，替换上去。因为嘉里创支持AI，所以我们可以使用claude code来帮我们在嘉里创EDA上画板子，然后每月可以免费打印两次。板子到了以后自己焊接好元件，让AI帮我们开发ESP的固件代码，如下所示：

duya6

最终，我的方案为：

在家里内网搭建一个mqtt服务器。
esp芯片和mqtt服务器进行通信。
HA和mqtt进行通信。
小爱同学通过中枢网关的事件和HA进行通信。

流程：小爱同学 -> 中枢网关 -> HA -> mqtt -> ESP芯片

现在我家还没坏的两个杜亚窗帘已经能用小爱同学进行控制了。

AI分析wifi芯片

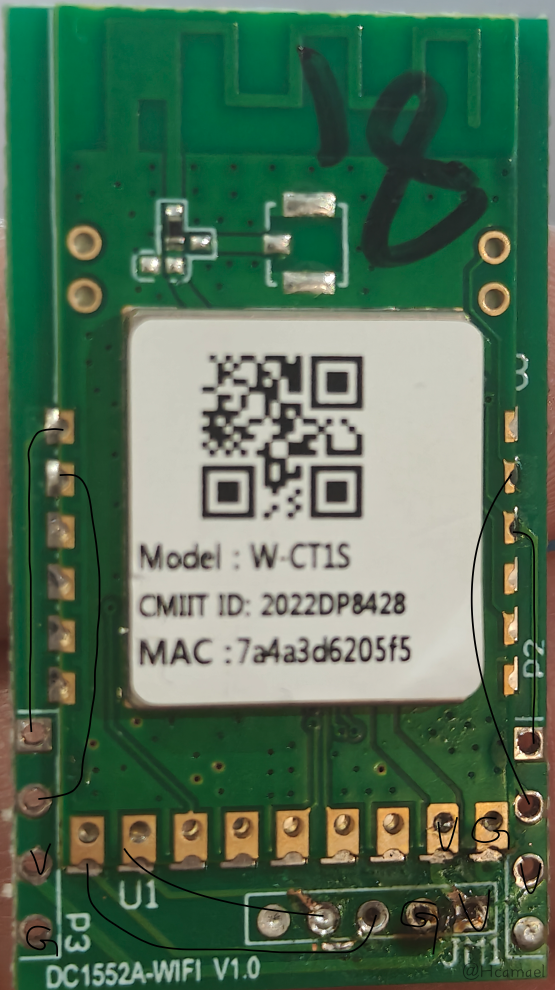

接下来，我又想着尝试对嵌入式芯片的固件进行逆向分析经过我的肉眼检查，原装的wifi模块连线如下所示：

duya7

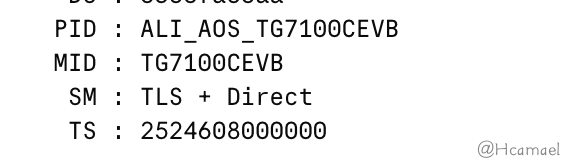

最下端的是和窗帘MCU进行通信的串口，右边是wifi模块的下载串口，经过研究波特率为921600。这款芯片从外壳的信息是找不到相关信息的，但是通过串口数据，这是一款封装了TG7100C芯片的wifi模块：

duya8

接下来我需要尝试dump这个芯片的flash固件，在AI的指导下，找EN/RST和GPIO8引脚，最初怀疑左边的插口就是。但是一直失败，无法进入下载模式。AI指导先找EN/RST模块，但是我所有引脚都试过，没成功。

使用万用表测试，wifi芯片左边前4个引脚的电压是0V。后面两个是3.3V。按照芯片手册，应该是需要拉高EN/RST, GPIO8引脚。另外，根据AI的指导，也不用找EN/RST 引脚，只要拉高GPIO8引脚，再通电，也可以进入下载模式。经过我多次测试，GPIO8引脚是左边的第三个引脚，把该引脚接入VCC后，再通电，板子就不会正常启动，这个时候就可以用厂商的SDK工具尝试读取flash。

厂商的SDK工具我也是让AI直接安装的：帮我初始化Bouffalo Lab的开发环境

随后使用SDK命令dump flash：

./BLFlashCommand-macos \
    --interface=uart --port=/dev/tty.usbserial-0001 --baudrate=921600 \
    --chipname=bl602 \
    --flash --read \
    --start=0x0 --len=0x200000 \
    --file=flash_dump.bin

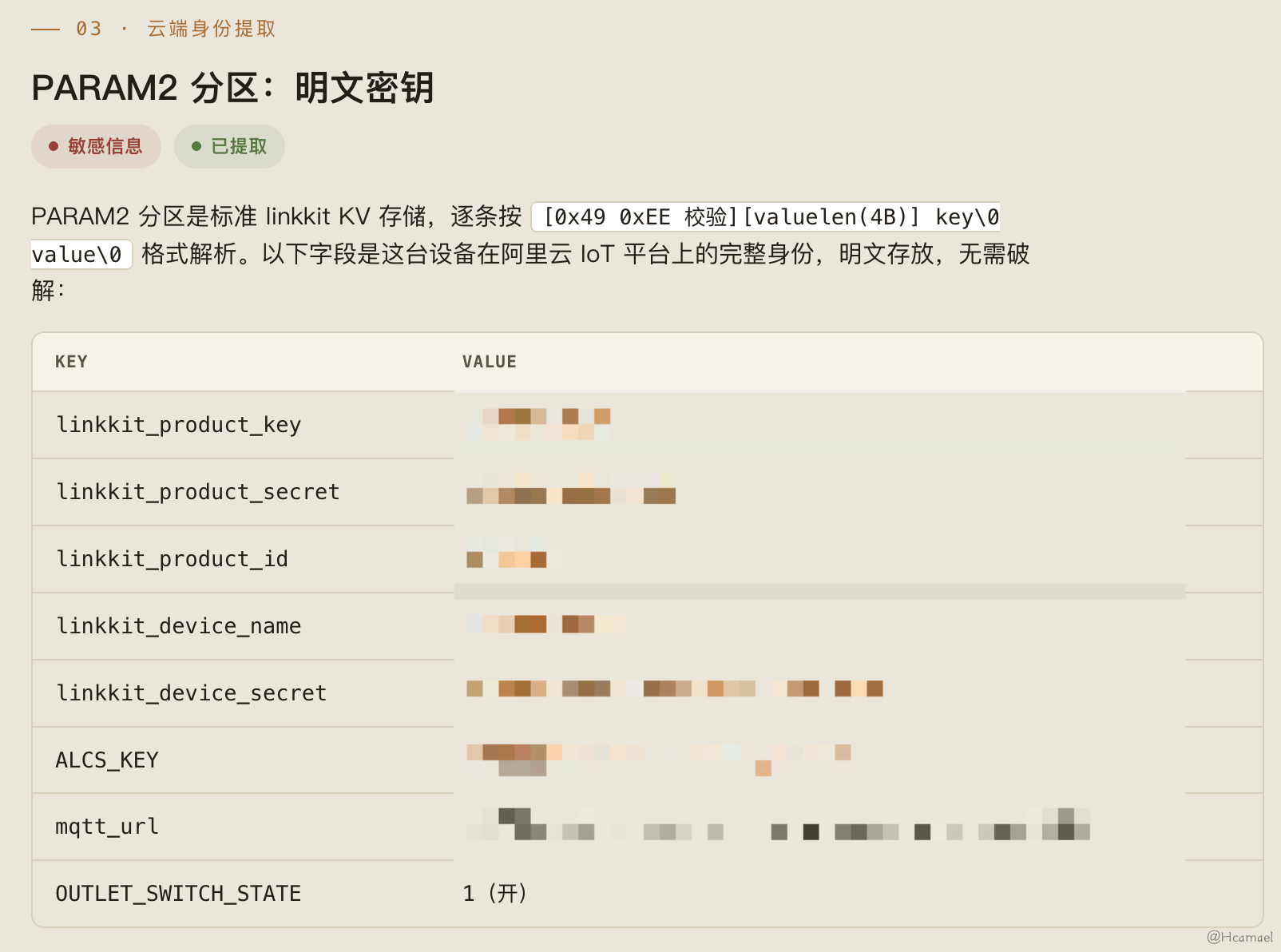

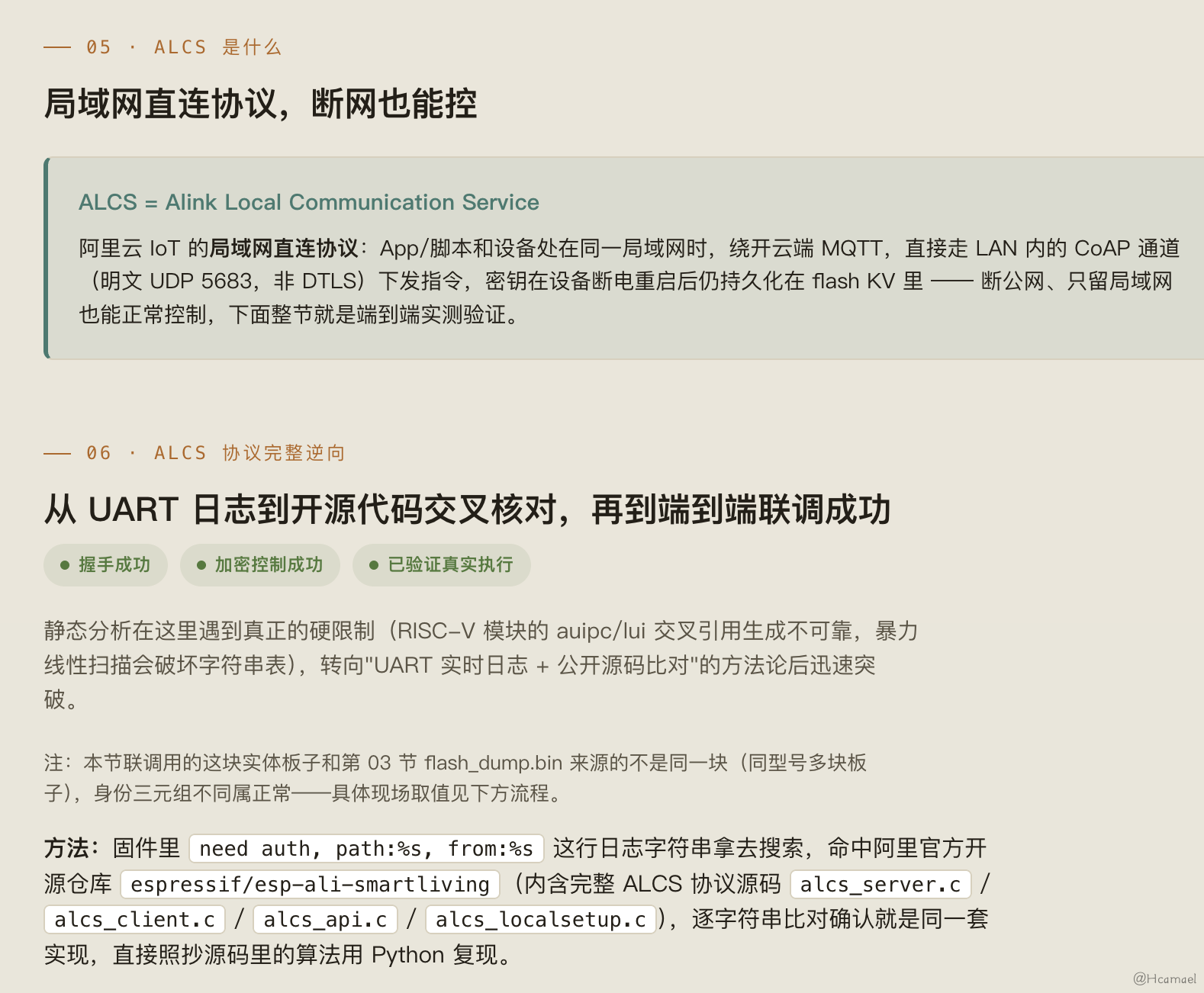

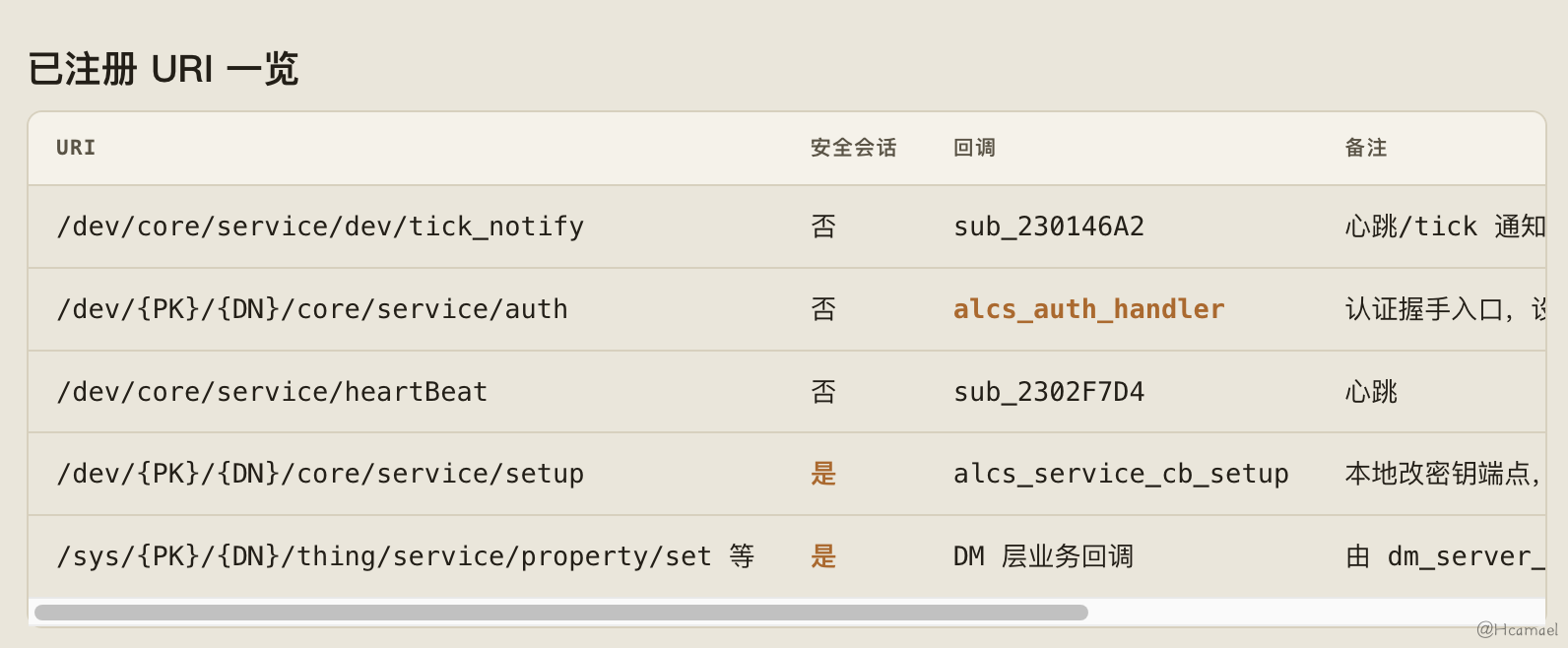

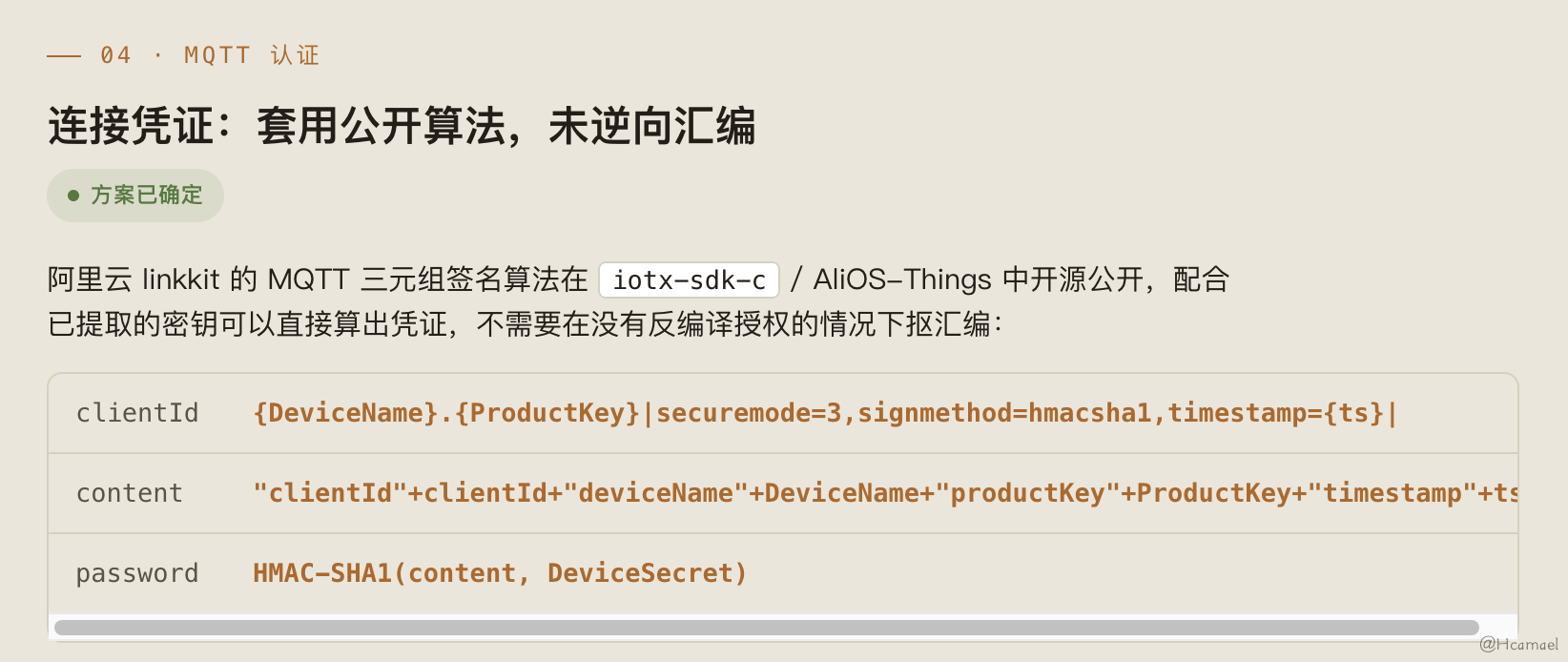

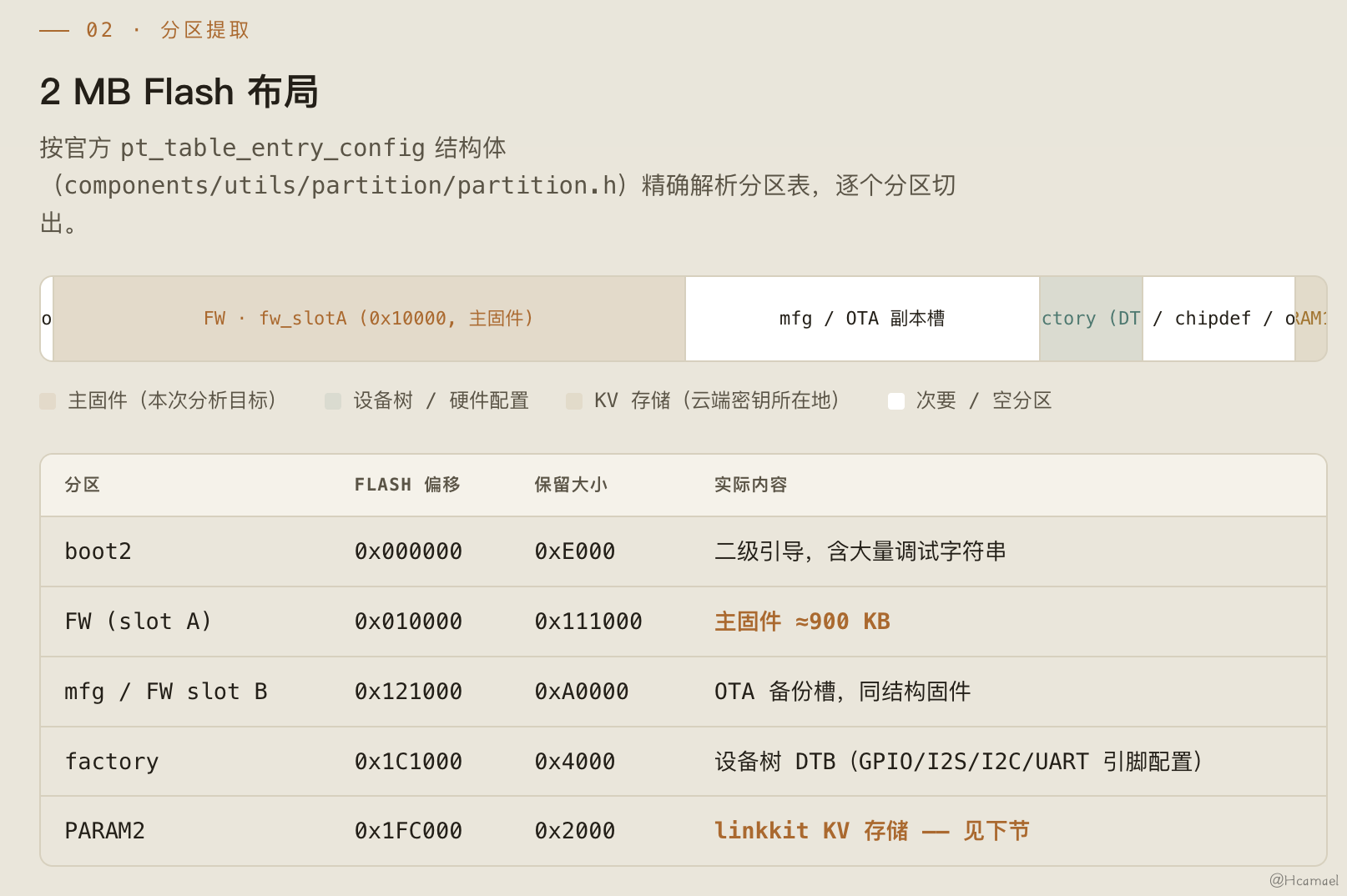

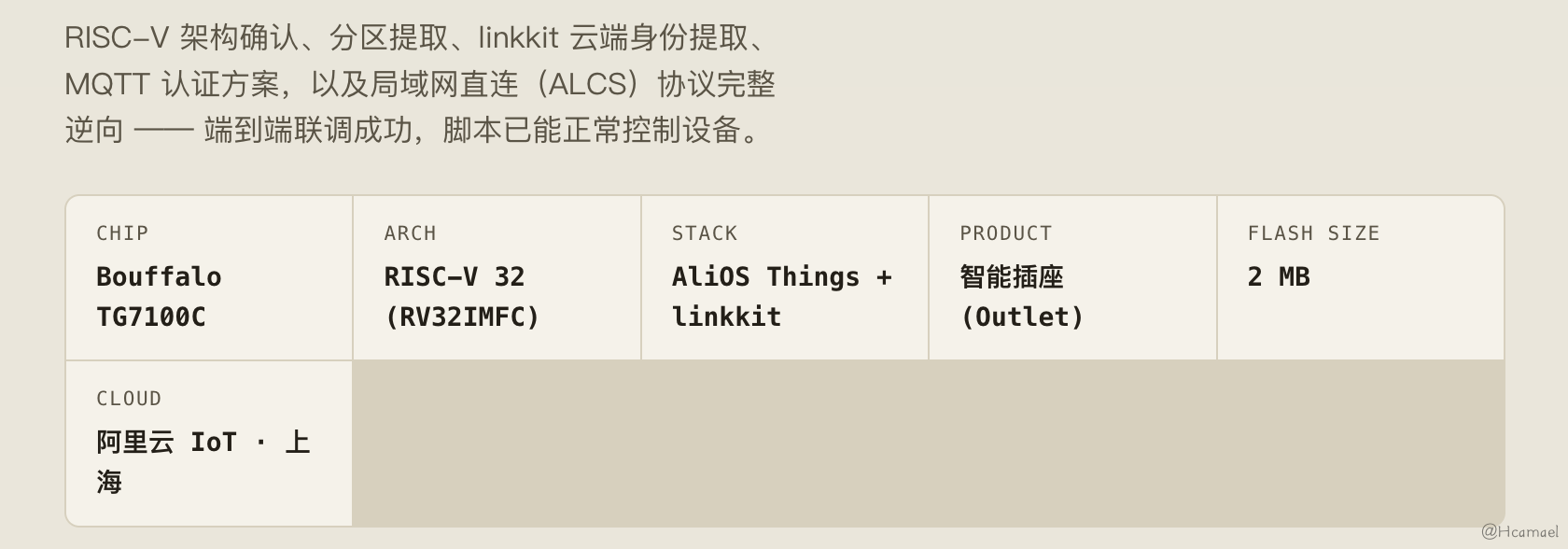

接下来就是让AI对bin进行分区，然后分析固件部分的代码。最终的输出报告不方便放出来，下面就放几份图片：

duya8
